24T气垫搬运设备

时间:2020-01-15 10:53:09 点击:88622次

24T气垫搬运设备图片


24T气垫搬运设备技术参数:

型号 LHQD-24-6
成套载荷 24吨
模块数量 6
气垫模块尺寸(长×宽×高)mm 485×485×50
模块材质 铝合金6061
模块高度mm 40
压力kg/cm2 7
主气管长度M/根 30*1
副气管长度M/根 6*6
模块单台自重kg 13
主气源流量(立方米/分) 请咨询


产品介绍:
组成:6台气垫模块、6孔空气控制器、30m主气管1根、6m副气管6根。

原理:利用气体薄膜技术托起并移动负载。
特点:承载力强、对地面无磨损、行走灵活(可原地360度转向)、无污染、自动化程度高、搬运稳定、无震动等优点。
功能:平移、定位、转向、定点旋转。

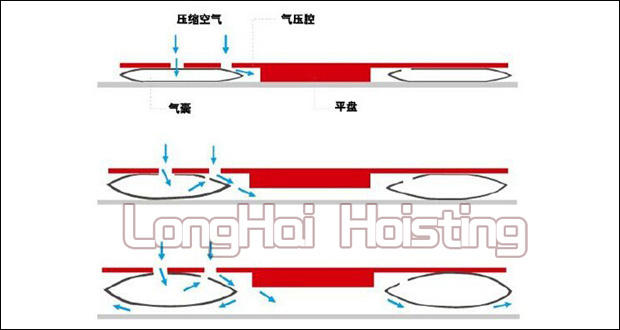

气垫搬运设备原理图示:
原理图
上图所示:向气垫模块内通入压缩空气,空气从气囊上的微细孔溢入模块中央形成气压腔
中图所示:气压腔内压力升高,将平盘托起离地
下图所示:气压腔内压缩空气从气囊底部溢出,与地面之间形成一层几毫米的空气膜,将气垫模块悬浮离地

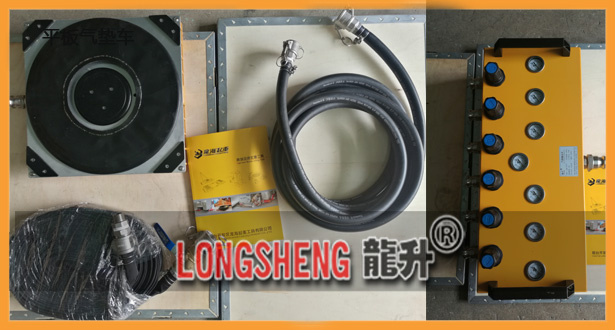

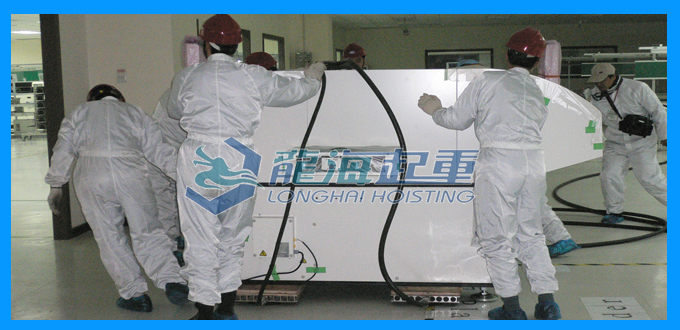

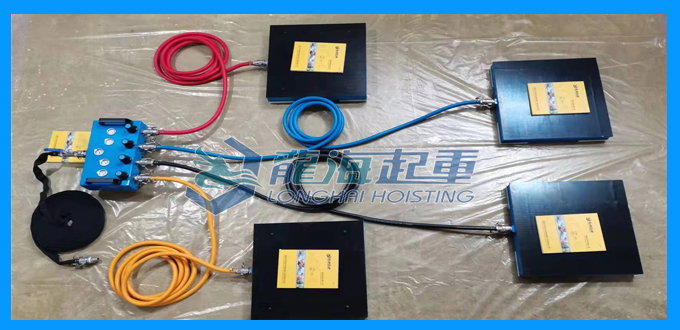

24T气垫搬运设备实拍图片:

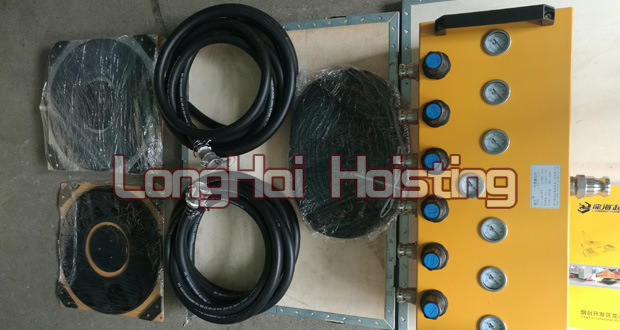

产品实拍

产品实拍现货
